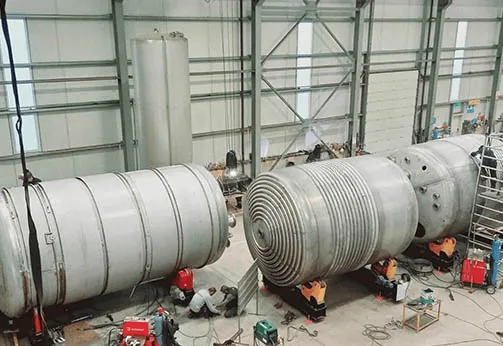

Hoe machinebouw werkt: fasen en kwaliteitscontrole

Het bouwen van een stuk procesapparatuur (een reactor, een tank, een warmtewisselaar) is geen enkele bewerking, maar een reeks afzonderlijke fasen, elk met eigen inputs, eigen controles en een eigen papierspoor. Het begrijpen van die volgorde is nuttig voor een koper, omdat het laat zien op welk moment in het proces een specificatie daadwerkelijk wordt vastgelegd, waar vertragingen doorgaans ontstaan, en waar kwaliteit wordt geverifieerd in plaats van aangenomen.

Ontwerp, materiaalinkoop en traceerbaarheid

De volgorde begint met het proces- en mechanisch ontwerp: de bedrijfsomstandigheden van de klant (druk, temperatuur, product, reinigingsregime) worden vertaald naar wanddiktes, aansluitschema’s, roertaak en een algemene opstellingstekening die beide partijen goedkeuren voordat de fabricage begint. Pas zodra die tekening is goedgekeurd, begint de materiaalinkoop. Voor drukapparatuur is dit geen eenvoudige inkooporder: elke plaat, buis en fitting wordt gekocht met een materiaalcertificaat dat de chemische samenstelling en mechanische eigenschappen vermeldt, en dat certificaat wordt gedurende de hele opdracht bijgehouden ten opzichte van het specifieke materiaalstuk waartoe het behoort. Deze traceerbaarheid is belangrijk, want als een las of plaat later ter discussie staat, moet de fabrikant precies kunnen aantonen welke materiaalcharge waar is gebruikt.

Snijden, vormen en lassen

Met gecertificeerd materiaal voorhanden gaat de werkplaats over tot snijden en vormen: plaat wordt op maat gesneden, tot mantels gewalst, en gewelfde bodems worden geperst of gedrukt tot vorm. Lassen is de fase die de langetermijnintegriteit van het vat bepaalt, en wordt beheerst door formele kwalificatie: lasprocedures worden gekwalificeerd volgens een erkende norm, lassers worden gecertificeerd om ze uit te voeren, en een kwaliteitssysteem zoals ISO 3834 legt vast hoe lassen in de hele werkplaats wordt gepland, begeleid en geregistreerd. Aansluitingen, steunen, de mantel en interne onderdelen worden in deze fase bevestigd, en de constructie wordt dimensioneel gecontroleerd aan de goedgekeurde tekening voordat deze verdergaat.

Niet-destructief onderzoek, druktest en oppervlakteafwerking

Voordat een vat als deugdelijk wordt aanvaard, worden de lassen geïnspecteerd zonder het onderdeel te beschadigen: penetrant-onderzoek voor oppervlaktedefecten, en radiografisch of ultrasoon onderzoek waar de ontwerpnorm volumetrisch onderzoek van drukhoudende lassen vereist. Zodra de lassen de inspectie doorstaan, wordt het vat op druk en lekkage getest, doorgaans hydrostatisch bij een veelvoud van de ontwerpdruk zoals vastgelegd in de toepasselijke norm, om te bevestigen dat het bestand is tegen de omstandigheden waarvoor het is ontworpen. Bij roestvaststalen apparatuur wordt deze fase meestal gevolgd door beitsen en passiveren, waarbij ingesloten ijzer en de door lassen achtergelaten hittevlek worden verwijderd en de uniforme chroomoxidelaag wordt hersteld waarvan het materiaal afhankelijk is voor corrosiebestendigheid; het vat kan vervolgens worden geslepen, geborsteld of gepolijst tot de oppervlakteafwerking die voor de toepassing is voorgeschreven.

Definitieve documentatie vóór verzending

De laatste fase is geen fysiek werk maar papierwerk, en die is net zo belangrijk als alles wat eraan voorafging. Een volledig apparatuurdossier omvat doorgaans de goedgekeurde algemene opstellingstekening, materiaalcertificaten voor elk drukdragend onderdeel, kwalificatieregistraties van lasprocedures en lassers, rapporten van niet-destructief onderzoek, het druktestcertificaat en een gegevensblad met een samenvatting van de ontwerpparameters van het vat. Zonder dit dossier hebben de eigen kwaliteits- en onderhoudsteams van de klant geen manier om te verifiëren wat ze hebben ontvangen of om toekomstige inspecties te plannen, dus gerenommeerde fabrikanten behandelen het documentatiepakket als een op zichzelf staand leveringsonderdeel, niet als een bijzaak.

Makfen volgt deze volgorde (ontwerpgoedkeuring, traceerbare materiaalinkoop, gekwalificeerd lassen, niet-destructief onderzoek en druktesten, en afwerking) voor elk vat dat het bouwt, met de bijbehorende certificaten en testverslagen die als onderdeel van de levering worden afgegeven.
