Проектирование и изготовление реакторов из нержавеющей стали

На химическом предприятии реактор: место, где фактически производится продукт; всё остальное его питает, охлаждает или отводит продукт. Типичный реакторный комплекс включает основной сосуд, вертикальный или горизонтальный конденсатор и декантер для разделения фаз, причём все они рассчитываются исходя из единого набора технологических условий, а не выбираются независимо друг от друга.

Общие эксплуатационные требования схожи для большинства задач: работа под давлением или вакуумом, контролируемое перемешивание, а также нагрев и охлаждение через рубашку или змеевик. От применения к применению различается то, насколько далеко доводится каждое из этих требований, и именно в этом состоит суть проектных работ.

Четыре параметра, определяющие конструкцию

Механическую конструкцию определяют четыре параметра: рабочее давление, рабочий вакуум, рабочая и охлаждающая температура, а также требуемое время нагрева и охлаждения.

• Рабочее давление и вакуум определяют толщину стенки, тип днища (плоское, эллиптическое или полусферическое) и усиление патрубков, а также определяют, должен ли сосуд быть спроектирован и заклеймён по коду для сосудов под давлением, такому как ASME VIII или европейская директива PED, либо может быть изготовлен как атмосферный сосуд.
• Рабочая и охлаждающая температура определяют выбор материала (не каждая марка нержавеющей стали одинаково ведёт себя при обоих температурных крайностях, которые может достигать периодический процесс) и определяют конструкцию рубашки: полная рубашка, полутрубный змеевик или рубашка с выштамповками, каждая с разными коэффициентами теплопередачи и допустимым давлением.
• Время нагрева и охлаждения: параметр, который недооценивают чаще всего. Заказчик указывает время цикла партии, не осознавая, что именно временной бюджет на нагрев и охлаждение фактически определяет площадь теплопередачи, которая, в свою очередь, определяет конструкцию рубашки или полутрубного змеевика и потребность в энергоносителях (пар, термомасло, охлаждённая вода) для остальной части предприятия. Если это занизить, цикл партии просто будет длиться дольше запланированного на протяжении всего срока службы оборудования.

Перемешивание и внутренние устройства

Задача перемешивания задаётся независимо от четырёх вышеперечисленных параметров, но взаимодействует со всеми ними: вязкость, является ли реакция однофазной или многофазной, и необходимость удерживать твёрдые частицы во взвешенном состоянии, всё это влияет на тип мешалки и мощность привода. Отражательные перегородки, погружные трубы, распылительные шары для CIP и патрубки для отбора проб/дозирования размещаются в соответствии с технологической схемой, а не как стандартные фитинги: схема патрубков реактора фактически представляет собой карту всего остального оборудования, подключённого к нему.

Материалы, сварка и отделка

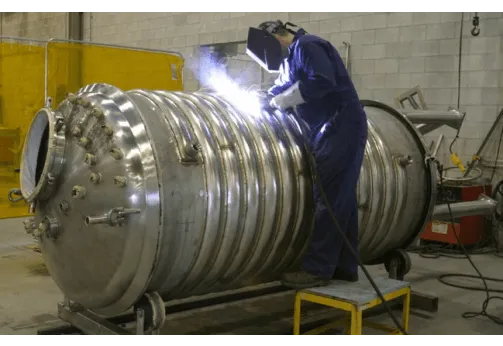

Корпуса реакторов чаще всего изготавливаются из нержавеющей стали 304/304L или 316/316L, при этом выбор марки определяется воздействием хлоридов и химией очистки, а не только давлением. Сварка выполняется по аттестованным процедурам: TIG для швов корпуса и патрубков, орбитальная сварка там, где важен однородный, свободный от загрязнений внутренний валик, например в фармацевтическом и пищевом применении. После сварки сосуд подвергается травлению и пассивации для восстановления слоя оксида хрома, нарушенного теплом сварки, а внутренняя отделка (прокатная 2B, шлифованная или механически/электрополированная) указывается в соответствии с требованиями к очистке и гигиене продукта.

Makfen проектирует и изготавливает реакторы из нержавеющей и углеродистой стали в соответствии с этими параметрами, с выдачей сертификатов на материалы и протоколов испытаний давлением для каждого сосуда.
